Illustrator CS5 のグラデーションツールの使い方

ライブペイント選択ツールの続きです。Adobe Illustrator CS5(アドビ イラストレーター CS5)の使い方を理解するために、ツールパネルの機能を見てみたいと思います。

Adobe Illustrator CS5 * 遠近グリッドについて

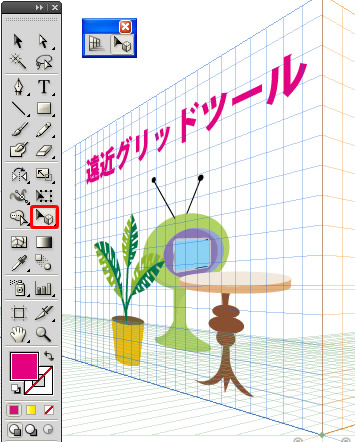

遠近グリッドツールの使い方

遠近グリッドを使用すると、遠近感を用いた描画が簡単になります。

遠近グリッドにオブジェクトを貼り付けることで、自動的に遠近感を持たせたオブジェクトに変更されます。

遠近グリッドツールとは、遠近グリッドのサイズを調整するツールです。左右の幅などを調整することができます。

遠近図形選択ツールとは、遠近グリッドに配置するオブジェクトを操作するツールです。

オブジェクトを Illustrator に配置したら、遠近図形選択ツールでオブジェクトを拡大/縮小/移動します。

メッシュツールの使い方

メッシュツールとは、オブジェクトのメッシュポイントを作成/編集/削除するツールです。

メッシュツールでオブジェクトを選択すると、メッシュポイントが作成されます。メッシュポイントを移動することで、グラデーションが変化します。

Shift キーを押しながらドラッグすると、メッシュライン上にメッシュポイントを保ったまま移動できます。

Alt キーを押しながらメッシュポイントをクリックすると、メッシュポイントが削除されます。

ダイアログボックスからメッシュポイントを作成するには、オブジェクトを選択してオブジェクト/グラデーションメッシュを作成/グラデーションメッシュを作成ダイアログボックスへと進みます。

グラデーションメッシュを作成ダイアログボックスで、行数/列数/種類(フラット・中心方向・エッジ方向)/ハイライトを選択してグラデーションメッシュを作成します。

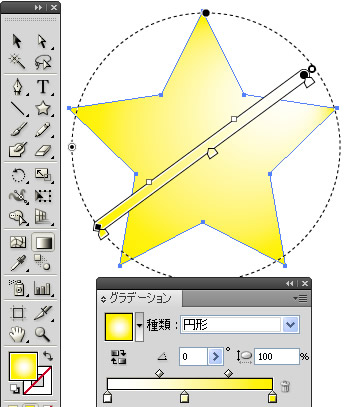

グラデーションツールの使い方

グラデーションツールでは、グラデーションガイドを使用してグラデーションを編集します。グラデーションツールを使用して、グラデーションパネルとほぼ同じ編集を行うことができます。

グラデーションガイドが非表示になっている場合は、表示/グラデーションガイドを表示を選択してください。

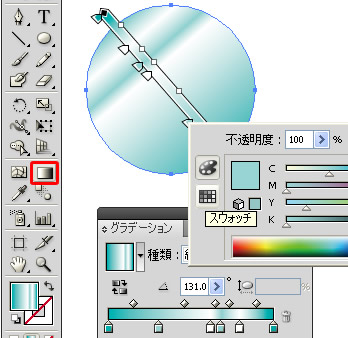

分岐点のカラーを編集する方法

グラデーションガイドでは、中間点や分岐点などの調整をオブジェクト上で行えるので編集しやすいかと思います。分岐点をダブルクリックすると、カラーとスウォッチから調整を行うことができます。角度や縦横比の調整も簡単に行なえます。

ウィンドウ/スウォッチライブラリ/グラデーションに、グラデーションのプリセットが多数用意されているので、そちらからグラデーションを適用してグラデーションツールで編集することもできます。
