グラフのデザインを編集

最終更新日 2012/6/29

グラフを作成する方法に続いて、グラフを再編集する方法です。

Apache OpenOffice の表計算ドキュメント(Calc)の使い方を確認します。

無料総合オフィスソフトウェア - OpenOffice.org 日本語プロジェクト

Calc のメニューバー

グラフウィザードを表示

データを選択してグラフをクリックすると、グラフウィザードが表示されます。

グラフウィザードでは、グラフの種類/データ範囲/データ系列/グラフ要素を設定します。

グラフウィザードの完了をクリックすると、グラフが作成されます。

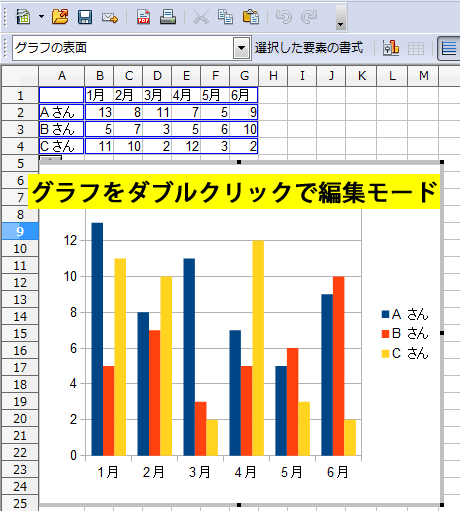

グラフの編集モード

グラフは作成後も再編集できます。

グラフをダブルクリックすると、上の画像のように編集モードに切り替わります。

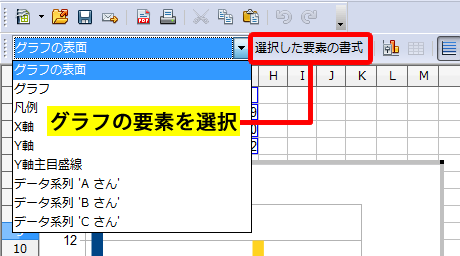

グラフの要素を選択

グラフの要素を、プルダウンメニューから選択します。

選択した要素の書式をクリックすると、それぞれの要素の編集用ダイアログボックスが表示されます。

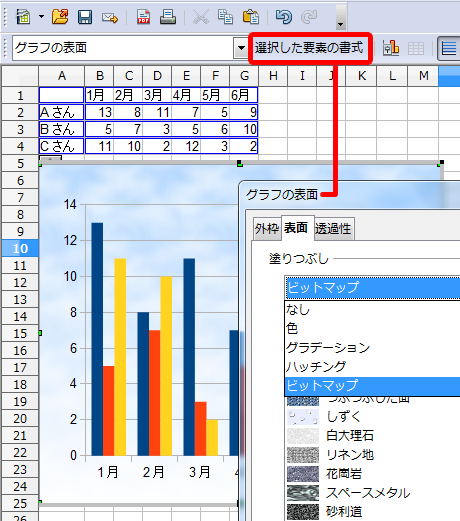

グラフの表面ダイアログボックス

グラフの表面を選択して選択した要素の書式をクリックすると、グラフの表面ダイアログボックスが表示されます。

外枠タブでは、線の属性を設定できます。

表面タブでは、塗りつぶしの色を設定できます。

透過性タブでは、透明モードを設定できます。

例では、塗りつぶしをビットマップの空に設定して、透過モードをグラデーションに設定しました。

グラフの要素を編集することで、簡単にデザインを編集できます。

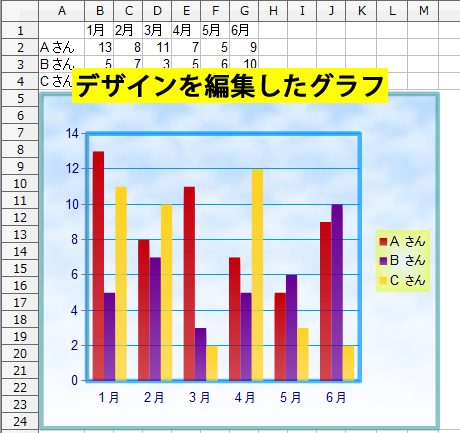

デザインを編集したグラフ

グラフ/凡例/X 軸/Y 軸/データ系列など、それぞれの要素のデザインを編集しました。

カラーやグラデーションを細かく設定できるので、様々なデザインに変更できます。

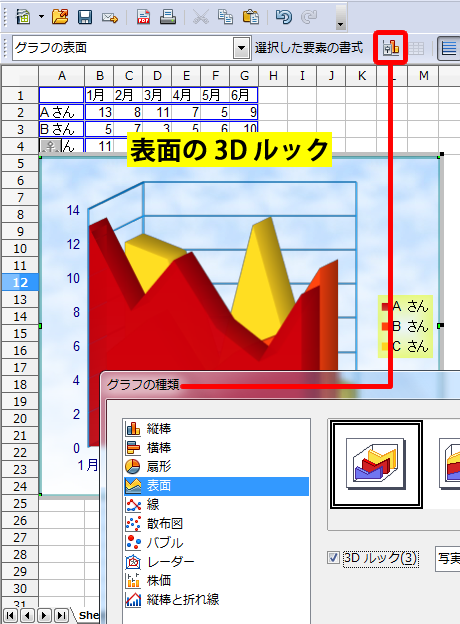

グラフの種類ダイアログボックス

グラフの種類をクリックすると、グラフの種類ダイアログボックスが表示されます。

グラフの種類ダイアログボックスでは、既存グラフの種類を変更できます。

グラフの種類には、縦棒/横棒/扇形/表面/線/散布図/バブル/レーダー/株価/縦棒と折れ線があります。

また、それぞれのグラフにはオプションも用意されています。

縦棒グラフには、積み上げ/積み上げパーセント/3D ルック/円柱/円錐/角錐など様々なオプションがあります。

扇形グラフには、分解円グラフ/ドーナツグラフ/分解ドーナツグラフ/3D ルックといったオプションが用意されています。

上の画像の例では、表面の 3D ルックを選択しました。

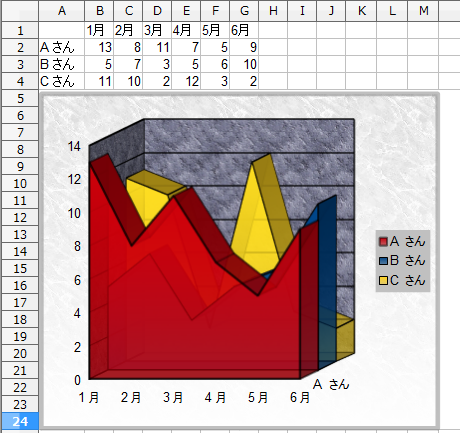

表面グラフのデザイン

表面グラフのデザインを編集しました。

初期設定のグラフとは、印象の違うグラフを作成することができました。

グラフのデザイン編集は簡単なので、短時間で変更できます。
